Dimensionering af regnvandsafløb på et fladt tag begynder med tagarealet og den regnmængde, afløbene skal håndtere. Derefter skal tagbrønde, nedløb og rørføring passe til belastningen, mens tagets fald leder vandet frem til afløbene.

Skal du have nyt tagpap eller repareret et eksisterende tag, bør afvandingen derfor indgå i planlægningen fra begyndelsen. Det afgørende er både, hvor meget vand taget modtager, og hvordan vandet kommer væk.

Hvilke regler gælder for tagafvanding?

BR18 er den gældende ramme for afløbsinstallationer i Danmark. Regnvand skal bortledes, så vandansamlinger og afledning ikke medfører risiko for skader på bygningen eller andre ulemper.

DS 432, Norm for afløbsinstallationer, er central for dimensioneringen. BR18 § 70 henviser til DS 432:2009, afsnit 3, mens Dansk Standard har udgivet den nyere DS 432:2020. Reglementet tillader også en dokumenteret løsning, der på tilsvarende måde sikrer tilfredsstillende bortledning.

Ældre vejledninger kan tage udgangspunkt i bygningsreglementet fra 2016, som også henviser til DS 432. Til et aktuelt tagprojekt er BR18 den gældende ramme.

Den dimensionsgivende regnintensitet og overbelastningshyppighed indgår i projekteringsgrundlaget og fastsættes af kommunalbestyrelsen. Derfor findes der ikke én regnintensitet, som automatisk gælder for alle tage.

For dig som husejer betyder det, at en afløbsdimension ikke kan vælges alene ud fra husets størrelse. Tagets opbygning, afledning og sikkerhed ved overbelastning skal også indgå. De øvrige forhold hænger sammen med regler for flade tagpaptage, herunder fugtsikring og inddækninger.

Find tagarealet, som hvert afløb skal betjene

Tagets samlede areal er kun begyndelsen

På et enkelt, næsten vandret tag er det vandrette tagareal udgangspunktet for regnbelastningen. Men arealet skal fordeles efter de faktiske faldretninger.

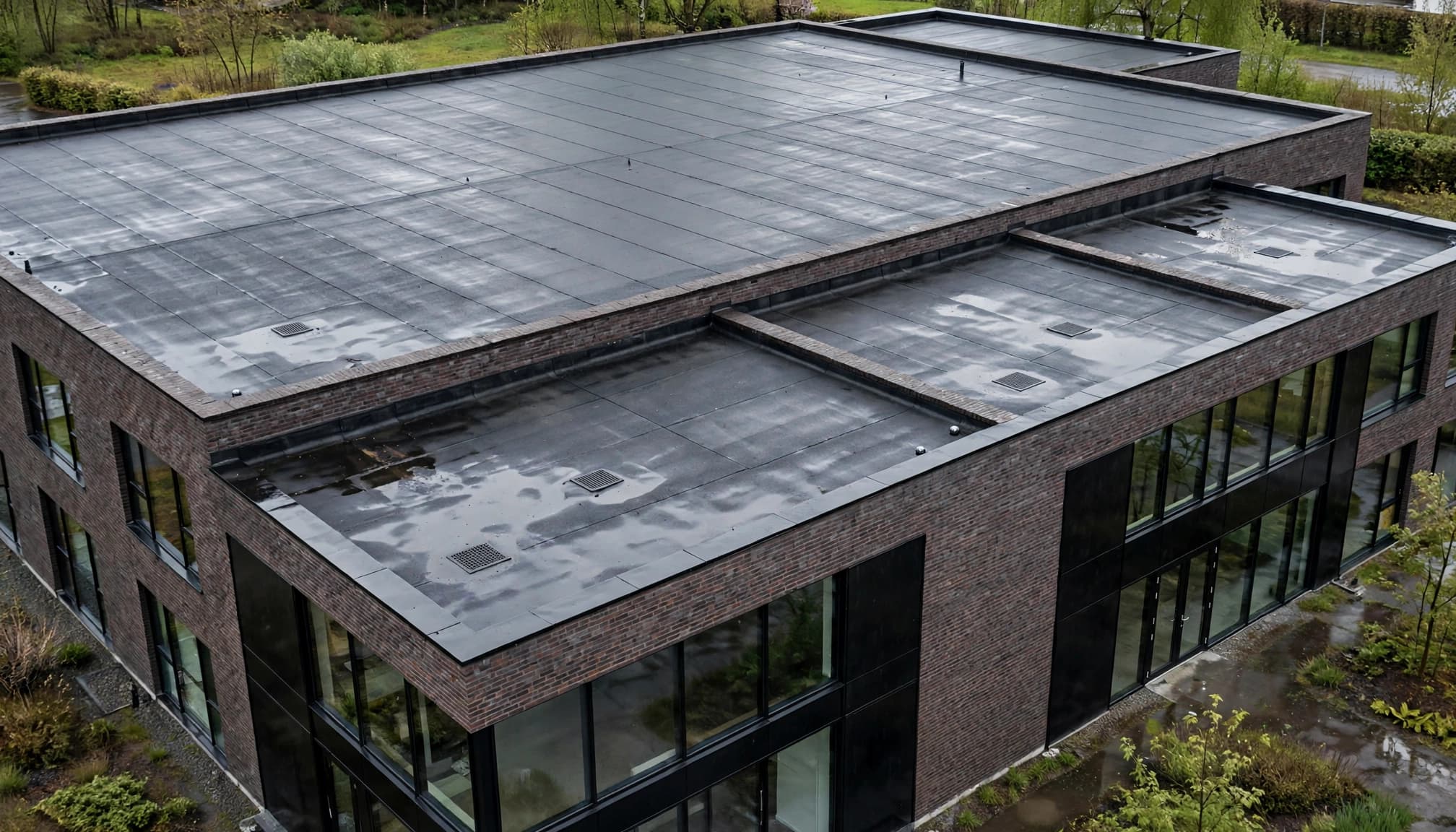

Et afløb betjener den del af taget, hvorfra vandet kan løbe hen til det. Opkanter, højderygge og niveauforskelle kan dele taget i adskilte afvandingsområder. Derfor er det utilstrækkeligt at dividere hele tagarealet med antallet af tagbrønde.

Tilbygninger og højere tagflader kræver også opmærksomhed. Hvis de leder vand ned på en lavere tagflade, skal det ekstra bidrag indgå i belastningen dér.

Lavpunkter bestemmer placeringen

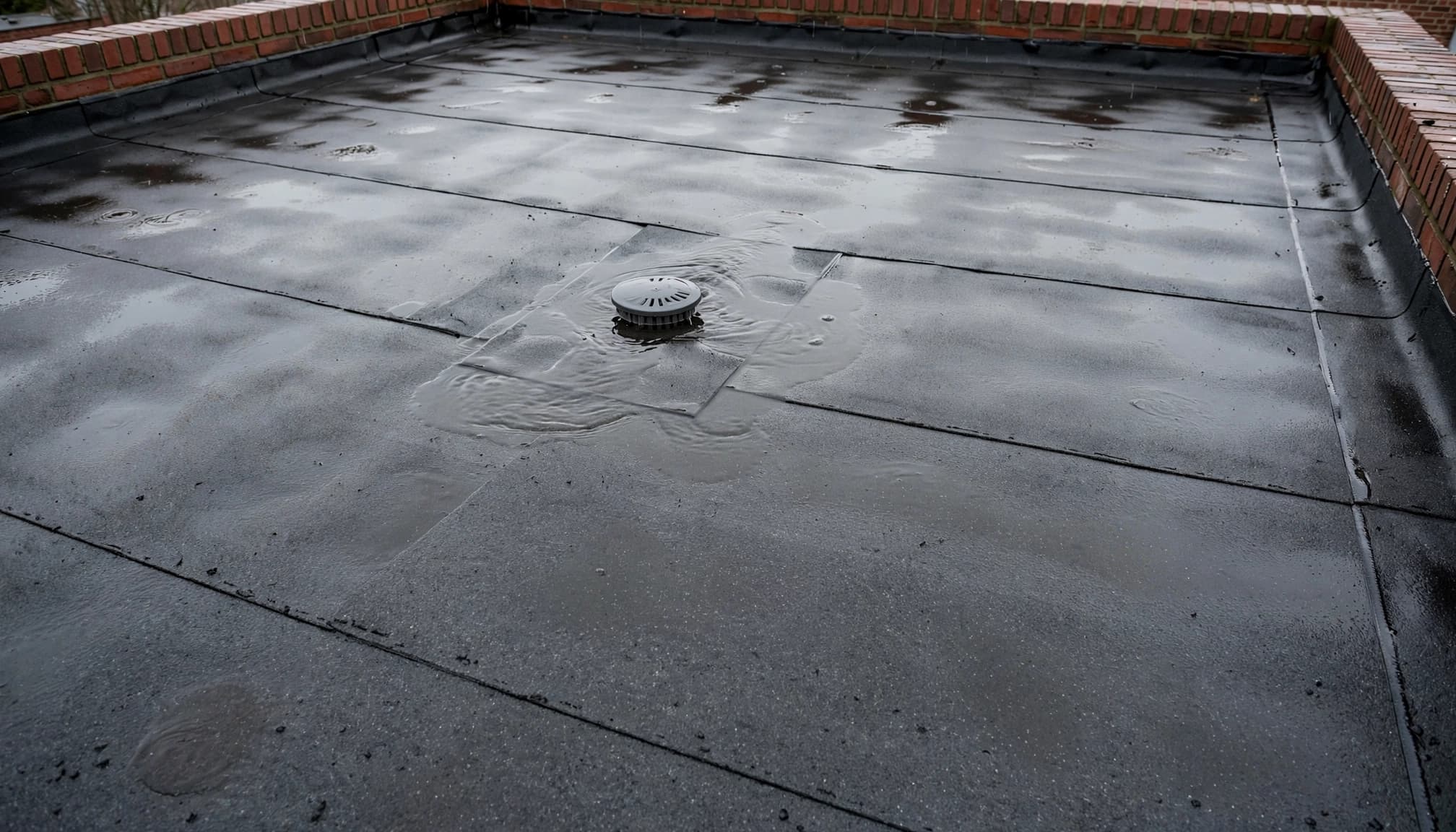

En faldplan viser, hvordan vandet bevæger sig over taget, og hvilke områder hvert afløb modtager vand fra. Tagbrøndene skal ligge i de reelle lavpunkter.

Et afløb ved siden af lavpunktet kan have rigelig kapacitet og alligevel efterlade en vandansamling. Vandet skal først nå frem til brønden, før dens kapacitet gør nogen forskel.

Ved renovering skal faldplanen desuden tage højde for ændringer i isolering, taghøjde og inddækninger. Den eksisterende afløbsplacering passer ikke nødvendigvis til den nye opbygning.

Beregn vandmængden ud fra areal og regnintensitet

Den grundlæggende sammenhæng er:

Vandføring = tagareal × regnintensitet × afløbskoefficient.

Vandføringen angives typisk i liter pr. sekund. Hvis regnintensiteten angives i liter pr. sekund pr. hektar, skal den omregnes. En hektar svarer til 10.000 m².

På en almindelig tæt tagpapflade regnes normalt uden fradrag for tilbageholdelse af regnvandet, svarende til en afløbskoefficient på 1. Eventuelle klima- og sikkerhedsfaktorer indgår efter det valgte projekteringsgrundlag.

Tabellen viser den beregnede vandføring ved en regnintensitet på 150 l/(s·ha), svarende til 0,015 l/(s·m²).

Tallene viser sammenhængen mellem areal og vandmængde. 150 l/(s·ha) er en regneforudsætning , ikke et landsdækkende krav eller et færdigt dimensioneringsgrundlag.

Ved højere regnintensitet stiger belastningen tilsvarende. Tabellen indeholder heller ikke ekstra faktorer eller vand fra andre tagflader.

Den beregnede vandføring skal efterfølgende sammenholdes med den dokumenterede kapacitet for afløb og rørinstallation. Tabellen kan derfor ikke alene afgøre antallet af tagbrønde eller nedløbets diameter.

Vælg tagbrønde efter dokumenteret kapacitet

Diameteren fortæller ikke hele historien

En tagbrønds kapacitet afhænger af mere end udløbets diameter. Brøndens udformning, rist og vandhøjde over indløbet påvirker, hvor meget vand den kan bortlede.

Producentens kapacitetsdata skal derfor bruges med de forhold, dataene gælder for. En kapacitet målt ved høj vandstand kan ikke uden videre anvendes ved lavere vandstand på taget.

Den tilladelige vandstand hænger samtidig sammen med tagets bæreevne og højden på sårbare samlinger. Afløbet må ikke kræve en opstuvning, som konstruktionen eller inddækningerne ikke er udformet til.

Hele rørvejen skal kunne følge med

Efter tagbrønden skal vandet gennem nedløb og videre til den valgte afledning. Lange ledninger, bøjninger og utilstrækkeligt fald i vandrette rør kan begrænse systemets kapacitet.

Flere tagbrønde løser derfor ikke nødvendigvis problemet, hvis de alle tilsluttes den samme underdimensionerede ledning. Dimensioneringen skal følge vandets vej gennem hele installationen.

Almindelige gravitationsanlæg og fuldstrømsanlæg arbejder desuden efter forskellige hydrauliske principper. Kapaciteter og dimensioneringsmetoder kan ikke overføres mellem dem uden videre.

Der findes således ingen universel regel om et bestemt antal kvadratmeter pr. tagbrønd. Antal og størrelse skal passe til både afvandingsområderne og den samlede installation.

Sørg for fald helt frem til afløbene

Projekteret fald og faktisk fald skal passe sammen

Et fladt tag er normalt ikke vandret. Ved tagpaptage anvendes ofte et projekteret fald på 1:40 , hvilket svarer til 25 mm pr. meter.

Det er en almindelig projekteringsværdi, ikke et selvstændigt universelt BR18-krav til alle eksisterende tage. Den konkrete løsning afhænger blandt andet af tagopbygningen og systemets anvisninger.

Faldet skal fungere på den færdige overflade. Ujævnt underlag, deformationer eller forkert placeret isolering kan skabe lavninger, selv om tegningen viser en korrekt hældning.

Kontrollen skal derfor omfatte både faldretningen og eventuelle lokale områder med modfald.

En større brønd fjerner ikke en lavning

Vedvarende vandansamlinger kan skyldes forkert fald, tilstopning eller begge dele. De viser ikke automatisk, at afløbet er for lille.

Hvis vandet ligger i en lavning, hjælper en større tagbrønd kun, hvis vandet også kan komme frem til den. Løsningen kan i stedet kræve ændret fald eller en anden placering af afløbet.

Overgangen mellem tagpap og tagbrønd skal samtidig være tæt og udført med materialer, der passer sammen. Høj afløbskapacitet beskytter ikke mod en utæt samling omkring brøndens flange.

Nødoverløb skal beskytte ved tilstopning og overbelastning

Et hovedafløb kan blive blokeret af blade, snavs eller is. Kraftig regn kan også overstige den belastning, anlægget er dimensioneret til.

På tage med brystning kan vandet derefter stige, fordi kanten forhindrer fri afstrømning. Nødafvanding skal give vandet en sikker vej væk, før opstuvningen skader bygningen.

Placering, højde og kapacitet skal derfor tilpasses det enkelte tag. Overløbet skal aktiveres ved et niveau, som passer til konstruktionens bæreevne og de udsatte detaljer.

Vand vejer omtrent 1 kg pr. liter. En vanddybde på 10 mm giver derfor cirka 10 kg ekstra belastning pr. m². Det viser, hvorfor opstuvning også er et konstruktionsspørgsmål.

Nødafvandingen skal desuden føre vandet hen, hvor det ikke skader facaden, trænger ind gennem åbninger eller giver farlige forhold ved adgangsveje. Et synligt udløb kan gøre en overbelastning tydelig, men erstatter ikke korrekt projektering.

Nyt tag, reparation og sedum kræver forskellige vurderinger

Når du får nyt tagpap, er der mulighed for at sammentænke fald, brønde og tætning. Det er især relevant, hvis den eksisterende tagflade har tilbagevendende vandansamlinger.

Ved efterisolering ændres tagets opbygning og ofte overfladens højde. Derfor skal afløbene fortsat ligge rigtigt i forhold til den nye overflade, mens inddækninger og nødoverløb skal passe til de ændrede niveauer.

En mindre reparation har et andet omfang. Her kan en utæt overgang omkring tagbrønden kræve lokal udbedring, mens utilstrækkelig afløbskapacitet kræver en vurdering af installationen.

Det er derfor vigtigt at skelne mellem membranskader og afvandingsproblemer. Vores gennemgang af reparation af tagpap beskriver typiske skader og muligheder for udbedring.

Et sedumtag tilbageholder en del af regnen, men virkningen afhænger af opbygning, fugtindhold og regnforløb. Når vækstlaget allerede er vådt, er tilbageholdelsen mindre. Afløbene må derfor ikke reduceres ud fra en vilkårlig antagelse om, at et grønt tag altid halverer vandmængden.

Vedligeholdelsen bevarer den beregnede afløbskapacitet

En korrekt dimensioneret installation fungerer kun efter hensigten, når indløb og rørveje er åbne. Blade, mos og løst materiale kan reducere kapaciteten længe før et afløb stopper helt.

To årlige eftersyn er en god rutine, typisk forår og efterår. Tage tæt på træer kan kræve hyppigere rengøring, især under løvfald. Efter kraftigt vejr er en ekstra kontrol relevant.

Ved eftersynet bør opmærksomheden især være rettet mod:

• Fjernelse af blade og snavs fra tagbrønde, løvsigter og render.
• Kontrol af, at nødafløb ikke er blokeret eller dækket.
• Vurdering af samlinger og tilbagevendende vandansamlinger omkring afløbene.

Adgang til rensning skal indgå i løsningen fra begyndelsen. Indvendige nedløb kan også kræve isolering mod kondens, afhængigt af temperatur og placering.

Planlæg arbejdet med sikker adgang og passende faldsikring. En våd tagpapflade kan være glat, og rengøring bør ikke føre til unødig færden på et usikkert tag. Vores råd om vedligeholdelse af tagpap uddyber de løbende eftersyn.

Planlæg afvandingen sammen med tagarbejdet

Tagarealet bestemmer regnbelastningen, mens fald, afløbskapacitet og rørføring afgør, om vandet kommer sikkert væk. Nødafvanding beskytter, når den almindelige afløbsvej svigter.

Når du planlægger et nyt tagpaptag eller en renovering med os hos Rap Tag, skal afvandingen indgå i samme projekt. Det giver mulighed for at håndtere årsagen til vandansamlinger samtidig med tagarbejdet.

En tæt tagflade og en velfungerende afløbsløsning skal passe sammen.
